CURSO DE ASTRONOMIA: EL CIELO DESDE LA CIUDAD Nº.3. Marzo 2017. La Nebulosa de Orion (M42).La orientación mediante las constelaciones.

En este tercer boletín, vamos a hablar de la orientación, en la noche, mediante las constelaciones: cómo orientarnos en la noche con la exclusiva ayuda de las estrellas; cuáles son las constelaciones a las que siempre hemos de recurrir para orientarnos,y otros "trucos"interesantes que nos convertirán en unos auténticos "exploradores" en la noche. Además, aprovecharé para hablaros de la Nebulosa de Orion, uno de los últimos objetos fotografiados este mes de Marzo en Madrid, y sin duda, uno de los objetos más apasionantes y hermosos para los aficionados a la Astronomía.


Este Boletín lo dedico a mi queridísima amiga Ana García, y a toda su querida familia.

1.  Mi última fotografía de la Nebulosa de Orion (M42)



15 de Febrero de 2022





Fecha: 25 de Febrero de 2017


Esta fotografía es fruto del trabajo de dos noches. La primera noche, la dediqué a realizar las fotografías en "blanco y negro" (sin filtros en color). Capturé 180 fotografías, de 20 segundos cada una. El motivo de hacer exposiciones tan "cortas" (solo 20 segundos cada una), fue con la intención de no "quemar" el núcleo de la nebulosa de Orión, que es muy brillante, y sin embargo, lograr una buena resolución de la misma. Si luego promediaba las 180 fotografías, lograría una fotografía final bien "resuelta", es decir, con una buena resolución y detalle. Naturalmente, el proceso es bastante más complicado, pues tuve que sacar "darks", "flats", "darkflats" y "biass", que no toca ahora explicar qué son, pero que os diré, que es lo que hace que todo el "ruido de fondo" de cada fotografía se elimine, en lo posible. Por tanto, es lo que ayuda a obtener fotografías, más o menos "limpias".

En la segunda noche, me dediqué a sacar, la misma fotografía, pero poniendo un filtro rojo en la cámara, luego otro verde, y luego otro azul. Tomé 60 fotografías, de 20 segundos cada una, con cada filtro. Así pude "componer" la imagen final en color. Bueno, acabé bastante cansado, sobre todo porque yo ya me había acostumbrado a sacar fotografías con cámaras en color (la QHY8), y aquí estoy utilizando una cámara monocromo (en blanco y negro), la QHY22, con el afán de obtener algo más de resolución en la imagen, y sinceramente, no soy experto.... No sé si os gusta la fotografía, pero me costó bastante hacerla, y procesarla. El telescopio utilizado es un Reflector Takahashi CN-212 con una distancia focal muy corta (F.3.9). Tengo que decir que tuve todo tipo de problemas: mal seguimiento en los motores, alineación polar incorrecta, aberraciones ópticas de viñeteo, incorrecto equilibrio en los contrapesos de la montura...¡Un desastre!. Pero todavía no "toca" hablar de Astrofotografía, sino de Astronomía.... Solo quería anticipar que la Astrofotografía es bastante complicada hacerla... ¡aunque muy satisfactoria!. Cada día se aprende un poquito, y yo sigo aprendiendo todos los días.

A continuación, expongo también la versión de la fotografía anterior en monocromo (blanco y negro), sumándola con otra toma similar, pero en H-Alfa. El resultado me gusta, por su contraste, y por su sabor a fotografía antigüa:




2.  Otras fotografías anteriores



Fecha: 7 de Noviembre  de 2015

¡Esta Imagen me gusta más que la anterior!. Tiene más colorido y más definición. Es la composición de 22 fotografías, de 60 segundos cada una, restando 5 Darks (tomas oscuras) de igual duración. La cámara CCD utilizada es en color (la QHY8). El procesamiento, está realizado con DSS (Deep Sky Stacker), promediando las lights y sus darks con la opción de máxima entropía. Asimismo, con Photoshop se ha trabajado un poco el núcleo de la nebulosa, mediante máscaras , tratando de resolver la zona del Trapecio.







































                                                                                     Fecha: 12 de Noviembre  de 2013


¡Esta es la fotografía que más me gusta!, sobre todo teniendo en cuenta que está hecha desde Madrid. Es una fotografía, de mayor campo que las anteriores, y con mayor definición y colorido. Está realizada el día 12 de Noviembre de 2013, con un telescopio refractor Takahshi FS-78. Es un telescopio maravilloso, muy chiquitito, pero con una óptica inigualable (sus lentes son de fluorita). La fotografía se compone, tan sólo,  de 3 imágenes, de 5 minutos cada una, y está realizada con una cámara en color (CCD QHY8). Podéis ver muchos detalles en esta fotografía (que luego voy a explicar) , pues abarca mucho campo.

Por ejemplo: Fijaros en la parte central de la nebulosa. Se ve un "puntito" brillante, que realmente son 4 estrellas. Realizando otra fotografía con mayores aumentos, podéis comprobar por qué le llaman "El Cúmulo de el Trapecio":



Fecha: 12 de Noviembre  de 2013
A primera vista, el Cúmulo del Trapecio son 4 sorprendentes estrellas, muy pequeñas (parecen "alfileres"), muy juntas pero brillantes. Por su posición geométrica,parecida a la de un "trapecio",le dan este nombre. Realmente, el cúmulo del Trapecio es un cúmulo abierto que se encuentra ubicado al centro de la nebulosa de Orión. Fue descubierto por Galileo Galilei. El 4 de febrero de 1617. Galileo clasificó tres de las estrellas (A,C, D). El cuarto componente (B) fue identificado por varios observadores en 1673, y varios componentes más fueron descubiertos más tarde, para un total de ocho en 1888. Posteriormente, varias de las estrellas fueron clasificadas como binarias. Con un telescopio de aficionado de 5 pulgadas se pueden observar las seis estrellas bajo en buenas condiciones de observación.

En la siguiente fotografía, de alta resolución (fuente: NASA), se resuelven magnificamente 5 estrellas del Trapecio, con su letra asignada a cada una:



Fuente: Imágenes del Telescopio Hubble (Nasa). Extraido de Wikipedia España

3. ¿Qué es la Nebulosa de Orion?

La nebulosa de Orión, también conocida como Messier 42, M42, o NGC 1976, es una nebulosa difusa situada al sur del Cinturón de Orión. Es una de las nebulosas más brillantes que existen, y puede ser observada a simple vista sobre el cielo nocturno. Está situada a unos 1.270 años luz de la Tierra, y posee un diámetro aproximado de 24 años luz. Algunos documentos se refieren a ella como la "Gran Nebulosa de Orión", y los textos más antiguos la denominan Ensis, palabra latina que significa "espada", nombre que también recibe la estrella Eta Orionis, que desde la Tierra se observa muy próxima a la nebulosa.

La nebulosa de Orión es uno de los objetos astronómicos más fotografiados, examinados, e investigados por los astrónomos .De ella se ha obtenido información determinante acerca de la formación de estrellas y planetas a partir de nubes de polvo y gas en colisión. Los astrónomos han observado en sus entrañas discos protoplanetarios, enanas marrones, fuertes turbulencias en el movimiento de partículas de gas y efectos fotoionizantes cerca de estrellas muy masivas próximas a la nebulosa.

Esta incomparable Nebulosa, se encuentra en la misma constelación (Orión) que la también incomparable Nebulosa Cabeza de Caballo.

Veamos sus partes:





     Fecha: 12 de Noviembre  de 2013

Llama mucho la atención, la originalidad de la nebulosa del "hombre corriendo" (running man nebula), NGC 1977 que, literalmente, parece eso: ¡un hombre, azul, corriendo por el espacio!. Se encuentra en la parte superior de la fotografía. Qué caprichos tan bonitos nos regala el Universo.

4. ¿Dónde está la Nebulosa de Orion?

Tal y como decíamos, la  nebulosa de Orión, también conocida como Messier 42, M42, o NGC 1976, es una nebulosa difusa situada al sur del Cinturón de la Constelación de Orión:




Fecha: 11 de Marzo de 2015
Sistema empleado: Piggy-Back- CCD color QHY8 adaptada a Objetivo 210 mm




Las fotografías insertadas en la carta celeste  de David H.Levy son de Juan Legorburo

5. La Nebulosa de Orion  (edición de la Nasa):



Ahora, como siempre, toca "humillarme" comparando mis fotos desde Madrid ciudad, ¡con las fotos de la NASA!!!. Vamos a reirnos un poco, y sobre todo a disfrutar y maravillarnos por tanta belleza que nos regala el Hubble:


Fuente: Imágenes del Telescopio Hubble (Nasa). Extraido de Wikipedia España

La fotografía anterior, se trata de una de las imágenes más detalladas jamás realizada, por el Telescopio Hubble (NASA/ESA). El telescopio tubo que realizar 105 órbitas para poder completar la imagen. Se hizo con la técnica del "mosaico" (uniendo "trocito a trocito", por intersección). Si la hubiéramos descargado con toda su resolución, probablemente muchos de nuestro pobres ordenadores no habrían podido abrirla, por la memoria que ocupa (por tanto, su resolución es muchísimo mayor que la que vemos en la imagen). Sólo compite con ella una fotografía del observatorio Australiano, también con altísima resolución.

A continuación, vamos a ver cómo "resuelve", el Hubble, el Cumulo del Trapecio. ¿Parecido a mi foto, verdad?........Podemos observar las maravilla de fotografía de "El Trapecio" que hace el Telescopio Hubble (Nasa), tanto la onda visual (imagen izquierda), como en el canal del infrarojo (imagen derecha):


Fuente: Imágenes del Telescopio Hubble (Nasa). Extraido de Wikipedia España

6. Introducción a la Astronomía: La orientación en la noche mediante las Constelaciones.

Cuando nos encontramos bajo un cielo muy estrellado, en medio del campo o de la montaña, parece "imposible orientarse"... Pero, de verdad, no es difícil orientarse en medio de la noche, e incluso que las estrellas nos guíen y conduzcan como si fueran una "brújula" natural hasta a donde queramos ir.  Tal y como dice David H. Levy,, orientarse en la noche, es tan sencillo como utilizar una estrella brillante, como referencia, y luego ir "saltando" de estrella en estrella. El cielo, es como un mapa de carreteras, y sus Constelaciones, sus carreteras principales.

¿Cómo encontramos el norte?

El punto de partida, para orientarse, es encontrar el norte; y para encontrar el norte, hay que  localizar la Estrella Polar. La Estrella Polar es una estrella brillante, que casi "coincide" con el Polo Norte Celeste. Si la encontramos, ¡todo arreglado!.

¿Y cómo encontramos la Estrella Polar ?: localizando la Osa Mayor. La Osa Mayor es una constelación muy reconocible, que textualmente parece un "carro", o un "cucharón " (para servirse sopa, con su asa y todo...). Basta con localizar la Osa Mayor, y dibujar mentalmente una línea que una las dos estrellas finales del "cucharón". Esta línea mental, la alargamos 5 veces, y .... ¡diana!: chocamos con la Estrella Polar, que es nuestro objetivo (el Norte celeste). ¡Ya sabemos donde está el Norte, en medio de una noche cerrada!: ya podemos orientarnos, sin perdernos, y reconocer todo el resto del cielo estrellado.

Pero...¿Y qué pasa si la Osa Mayor está muy baja, y no la encontramos bien? (por ejemplo, en Otoño o en Invierno). Pues todo tiene solución. Buscamos, la constelación de Casiopea, que tiene una increible y llamativa forma de "W", y que está justo al otro lado de la Estrella Polar (es decir, en diagonal exacta con la Osa Mayor). O lo que es lo mismo: la Estrella Polar, está "a medio camino" entre la Osa Mayor, y Casiopea. Por tanto, si vemos la Osa Mayor, encontramos la Estrella Polar, y si no la vemos, entonces veremos Casiopea, y sabemos que la Estrella Polar está debajo suyo.


Fuente: "Observar el Cielo" (David H.Levy)


Algunos "caminos" sencillos, entre las estrellas

Hay otros "viajes chulos" por el cielo, en los que no me perderé, aunque sea un aficionado... Y de nuevo, nacen en la Osa Mayor.

Por ejemplo, si unimos, imaginariamente, las tres estrellas que forman la "vara" (o el "asa del cucharón") de la Osa Mayor, y lo alargamos siguiendo su curva imaginaria, llegaremos hasta una estrella roja, preciosa, y brillante, que es Arturo. Esta estrella, es una gigante roja, que es la estrella más brillante de la Constelación del Boyero. ¡Ya tenemos otra constelación para ver, y encima con una curiosa forma de "garrote", como el "As de bastos"!...

Pero si, en vez de parararnos en el Boyero, seguimos alargando esa línea curva imaginaria, más y más, llegaremos a otra estrella: Spica, otra gigante roja, brillantísima, que es la estrella más brillante de la Constelación de Virgo. Ya veréis cuando observéis Virgo, con un telescopio: contiene el mayor nido de Galaxias observable desde la Tierra (¡es una auténtica colmena de galaxias!).


Fuente: "Observar el Cielo" (David H.Levy)

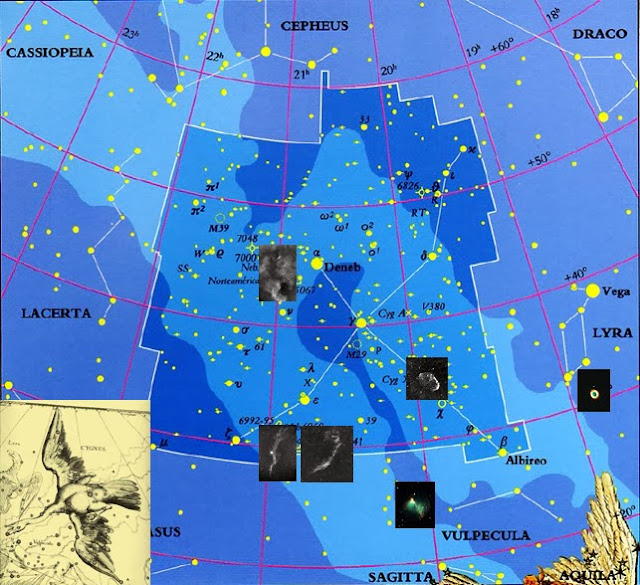

Y, otro "camino estelar" que a mi me encanta, en Verano, es el que nos guía, gracias a la Cruz del Norte (Constelación del Cisne), entre el Sur, y el Norte Celeste. Es emocionante, ver cómo el "canto" de la Vía Lactea, nuestra Galaxia, blanquecino, al que conocemos como "Camino de Santiago", nos guía casi matemáticamente, desde el Sur, en donde está las Constelaciones de Sagitario y Escorpio, hasta la propia Estrella Polar, el Norte Celeste, rodeado de sus Constelaciones  "inseparables", la Osa Mayor, y Casiopea. No tenemos más que trazar, una línea imaginaria, entre la estrella Albireo y la estrella Deneb, para alargándola, llegar al Norte Celeste (o, en el camino inverso, llegar al Sur)




Las fotografías insertadas en la carta celeste  de David H.Levy son de Juan Legorburo

Y , por último, también en verano, el maravillo "Triángulo de Verano", que está encima de nuestras cabezas, a lo largo de todo el verano, formado por tres estrellas soberbias: Vega (en la Constelación de Lyra), Deneb (en la Constelación del Cisne), y Altair (en la Constelación del Aguila)


Fuente: Jim Thomas (19/06/2006) - Extraido de Wikipedia España-
